سمات
●1.عالية الكفاءة
كثافة طاقة عالية؛
دعم النقل مع بطاريات مجمعة مسبقاً
●2.آمنة وموثوقة
نظام متعدد لحماية البطارية يضمن السلامة
واجهات محفوظة لشبكة الطاقة والطاقة الاحتياطية لحماية الأحمال المهمة من انقطاع التيار
●3.ذكية وسهلة الاستخدام
مراقبة حالة الوقت الحقيقي وتسجيل الأعطال
الدمج المتعدد للطاقة مع الخلايا الشمسية، وأنظمة تخزين الطاقة، والمولدات الديزل وشبكة المدينة مما يمكّن نطاق تطبيق أوسع
●4.تكوين مرنة
وظيفة بدء التشغيل الأسود التي تدعم استقرار الجهد لفترة قصيرة من الزمن
تم دمج واجهتين MPPT تدعمان الاتصال بعدة سلاسل من ألواح الطاقة الشمسية
وصف:

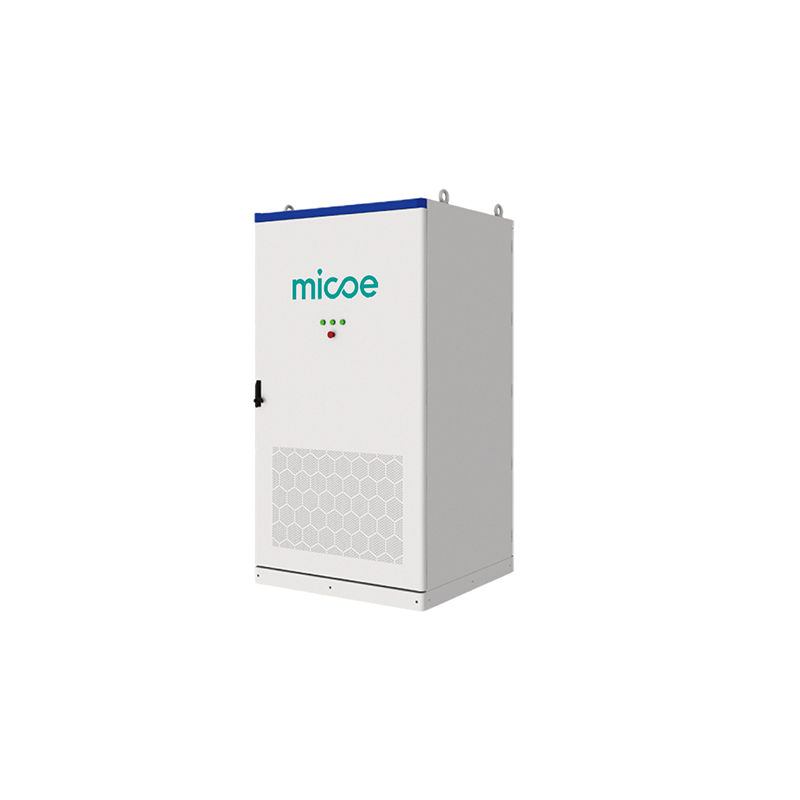

تستخدم هذه السلسلة هندسة تبريد الهواء من الدرجة العسكرية + تقنية توجيه الطاقة الذكية لإعادة تعريف معايير التخزين الصغير والمتوسط للطاقة:
تكيف مرن مع الجهد: جهد منخفض (145-194V) يتناسب مع الألواح الشمسية المنزلية، جهد مرتفع (302-408V) متصل مباشرة بالخط الرئيسي الصناعي والتجاري
توزيع طاقة ذكي: يدعم تخصيص الطاقة الديناميكي بين المراحل (SE48A قدرة أقصى لمرحلة واحدة 5kW، SE100A قدرة مرحلة واحدة 16.6kW)
ثورة في كفاءة المساحة: تحقيق سعة تتدرج بين 48-100kWh بنفس حجم الخزانة، تحتل مساحة قدرها 1.35 متر مربع فقط
الكمية الدنيا للطلب: واحدة (آلة)
المواصفات:
النوع | MCI-48A-15K | MCI-100A-50K |
القدرة الموصوفة | 15kW | 50 كيلو واط |
السعة الاسمية | LFP 3.2V/280AH | |
تكوين حزمة البطارية | 1P54S | 1ب112س |
الطاقة الإجمالية @BOL | 48kWh@25℃,0.5P | 100kWh@25℃,0.5P |
نطاق الجهد | 145.8~194.4V | 302.4~408.8V |
القدرة الظاهرية القصوى | 15kva | 50KVA |
التردد المسموح به | 50/60هيرتز±2.5هيرتز | |
كفاءة تحويل الطاقة القصوى لجهاز PCS | 98.50% | |
التوصيل الكهربائي | 3W/N+PE | |
درجة الحرارة القصوى للعمل | -30~55℃(تقليل الأداء عند >45℃) | |
أقصى قدرة خرج عند عدم الاتصال بالشبكة | 16.5كفا@60ث | 51كفا@60ث |
زمن التبديل بين وضع عدم الاتصال والاتصال بالشبكة | ≤20ms | |
عامل عدم توازن ثلاثي الأطوار عند عدم الاتصال بالشبكة | 5/5/5 أو 5/0/0 (كيلو وات) | 16.6/16.6/16.6 أو 16.6/0/0 (كيلو وات) |
التحكم الحراري | تبريد هواء | |
نظام حماية من الحرائق | أيروسول | |
عرض | شاشة لمس (اختياري) | |
فئة مقاومة للتآكل | C4 | |
الرطوبة | 0~95% غير مكثف | |
الأبعاد (العرض*العمق*الارتفاع)* | 1000*1350*2300mm | |
أقصى ارتفاع تشغيل | 2000م | |
الاتصال | إيثرنت / كان / آر إس 485 | |
بروتوكول الاتصال | مودبوس-RTU | |
شهادات | GB / T34120, GB / T 36276, IEC62477, IEC62619, IEC63056 |
التطبيقات:
مركز طاقة المجمع التجاري | MCI- 48A-15K: تخزين الطاقة لمتجر الراحة/المتجر الصغير، دعم 15 kW سلسلة التبريد + الإضاءة الحمل المركب MCI-100A-50K: قطع الذروة وملء الوادي للمراكز التجارية المتوسطة الحجم، 3 متوازية لتحقيق 150 kW/300 kWh سعة ديناميكية |
تحسين الطاقة للصناعة التحويلية | ورشة تشكيل بالحقن: نظام 50 kW يخفف من التيار النبضي الفوري ويقلل من قدرة تحميل المحول خط تجميع الإلكترونيات: تزويد طاقة متوازن ثلاثي الأطوار 5 kW×3 لضمان استقرار الجهد للأدوات الدقيقة |
طاقة ذكية زراعية | الصوبه الذكية: تخزين طاقة بسعة 48 كيلوواط ساعة + الطاقة الشمسية لتحقيق نظام التحكم البيئي لمدة 24 ساعة. تربية الأحياء المائية: حماية IP54 من البيئات الرطبة، وحماية C4 من التآكل بسبب ضباب المياه المالحة |
بنية تحتية جديدة لضمان الكهرباء | محطة قاعدة 5G: بدء التشغيل في درجات الحرارة الباردة جدًا (-30℃)، واستبدال بطارية الرصاص-الحمض (زيادة عمر الدورة الزمنية خمس مرات). مركز الحوسبة على الحافة: التبديل خلال 20 مللي ثانية والعمل بدون شبكة للتأكد من عدم توقف الخادم |
المزايا:
نظام تبريد مقاوم للأعاصير
التقنية المبتكرة V-fin + مروحتان دواميت، يتم السيطرة على الفرق في درجة حرارة نواة البطارية ليكون أقل من 8 درجات مئوية
يتم الحفاظ على الإخراج بنسبة 85% من القوة المقدرة عند 45 درجة مئوية
موجه الطاقة الذكي
يدعم التبديل بنقرة واحدة بين الأوضاع المختلفة: متصل بالشبكة / خارج الشبكة / مختلط
تعويض الطاقة العدمية يحسن معامل الطاقة في الشبكة إلى 0.99
حماية بيئية عسكرية
-30℃ تقنية التدفئة الذاتية في درجات الحرارة الشديدة البرودة، معدل الحفاظ على السعة عند درجات حرارة منخفضة ≥92%
شهادة مضادة للتآكل ومقاومة للصدمات حسب معيار C4+MIL-STD-810G
4.دماغ الطاقة الذكي
شاشة لمس صناعية اختيارية بحجم 10 بوصات، عرض في الوقت الفعلي لـ 23 معلمة تشغيلية
البروتوكول Modbus-RTU متوافق مع 90% من منصات إدارة الطاقة الرئيسية
6.قدرة استجابة سريعة كالبرق
سرعة تبديل بين الشبكة والعمل بدون شبكة خلال 20 مللي ثانية، أسرع بمقدار ضعفين من المعيار الصناعي
استجابة لأوامر تنظيم التردد خلال 100 مللي ثانية
6.تصميم دورة انبعاثات كربونية منخفضة
95% من مواد الخزان قابلة لإعادة التدوير، مما يقلل من البصمة الكربونية بنسبة 40% مقارنة بالحلول التقليدية
مرت بالفحص المسبق لقانون البطاريات الجديد في الاتحاد الأوروبي (2023)
الأسئلة الشائعة:
السؤال 1: هل نظام التبريد الهوائي عرضة للفشل في بيئة مليئة بالغبار؟
الإجابة: تصميم ثلاثي الحماية يضمن الموثوقية:
فتحة السحب مزودة بمرشح قابل للغسل من الفئة G4، والذي يعترض 99% من المواد الصلبة الدقيقة
لوحة الدائرة الرئيسية مطلية بمادة مضادة للرمل والصدأ
عملية تنظيف المروحة من الغبار يتم تنفيذها تلقائيًا كل شهر، وتُمتد فترة الصيانة إلى 6 أشهر
السؤال 2: كيف يمكن تحقيق حمل قوي بمرحلة واحدة؟
الإجابة: تقنية "تجميع الطور" الأصلية:
يمكن للجهاز SE100A-50K دمج الطاقة ثلاثية الأطوار إلى مخرج طاقة أحادي الطور بقوة 50 كيلوواط.
حماية الحد الأمثل للتيار الديناميكي تمنع ارتفاع الحمل على الخط. زمن التبديل أقل من ثانية واحدة.
السؤال 3: هل يمكن لمخازن 100 كيلووات ساعة المرور عبر فتحات الأبواب القياسية؟
الإجابة: تصميم إنساني لحل نقاط الألم في النقل:
الخزان عرضه 1000 مليمتر ويمكنه المرور عبر معظم الإطارات البابية بعرض 1.2 متر.
فتحة الرفع العلوية تدعم الميلان بمقدار 30 درجة للدخول والخروج من المساحات الضيقة.
السؤال 4: كيف يتم التعامل مع التذبذبات المتكررة في شبكة الكهرباء؟
الإجابة: وظيفة "مُنقِّي جودة الطاقة" المدمجة:
قدرة تعويض انخفاض الجهد: ±15% لمدة 0.5 ثانية.
معدل تصفية التوافقيات > 85% (THDi < 3%)
السؤال 5: ما هي المزايا مقارنة بجهاز التغذية الكهربائية الاحتياطي التقليدي؟
الإجابة: مزايا الدوران الكامل:
العمر: 6000 دورة مقابل 300 دورة لبطارية الأكسيد الرصاصي في جهاز التغذية الكهربائية الاحتياطي
التكلفة: تقليل بنسبة 62% في تكلفة الملكية الإجمالية على مدى 10 سنوات
الوظيفة: تخزين الطاقة + احتياطي + إدارة جودة الطاقة
