الميزات:
●إخراج موجة جيبية نقية
●الاستهلاك الذاتي وإعادة التغذية إلى الشبكة
●منفذ اتصال مدمج لـ BMS (RS485)، واي فاي
●تيار شحن قابل للتعديل من قبل المستخدم وجهد
● أولوية التغذية القابلة للبرمجة لـ PV، البطارية أو الشبكة
● أوضاع تشغيل متعددة قابلة للبرمجة: توصيل مع الشبكة، العمل خارج الشبكة وربط مع الشبكة مع دعم احتياطي
● مقاومة الماء والغبار بدرجة IP65 تجعل العاكس متاحًا لظروف عمل مختلفة
● التشغيل المتوازي يصل إلى 9 وحدات

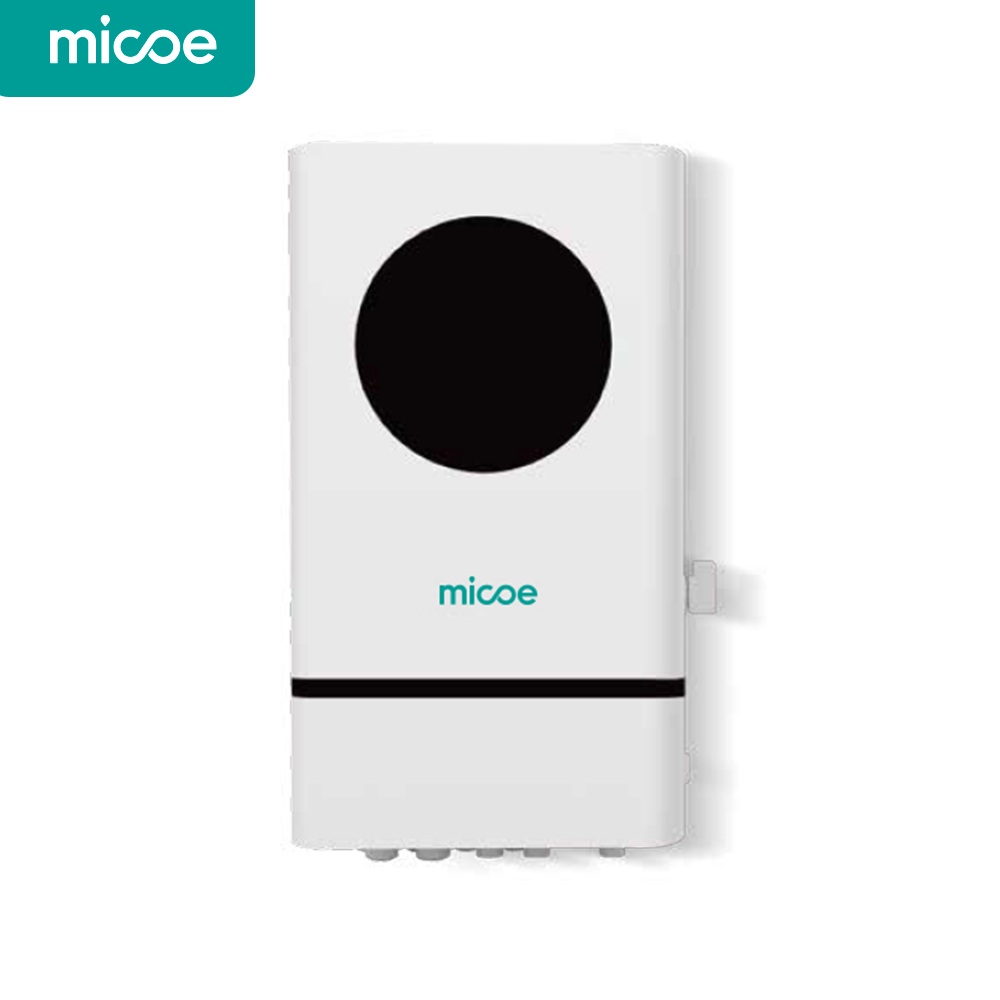

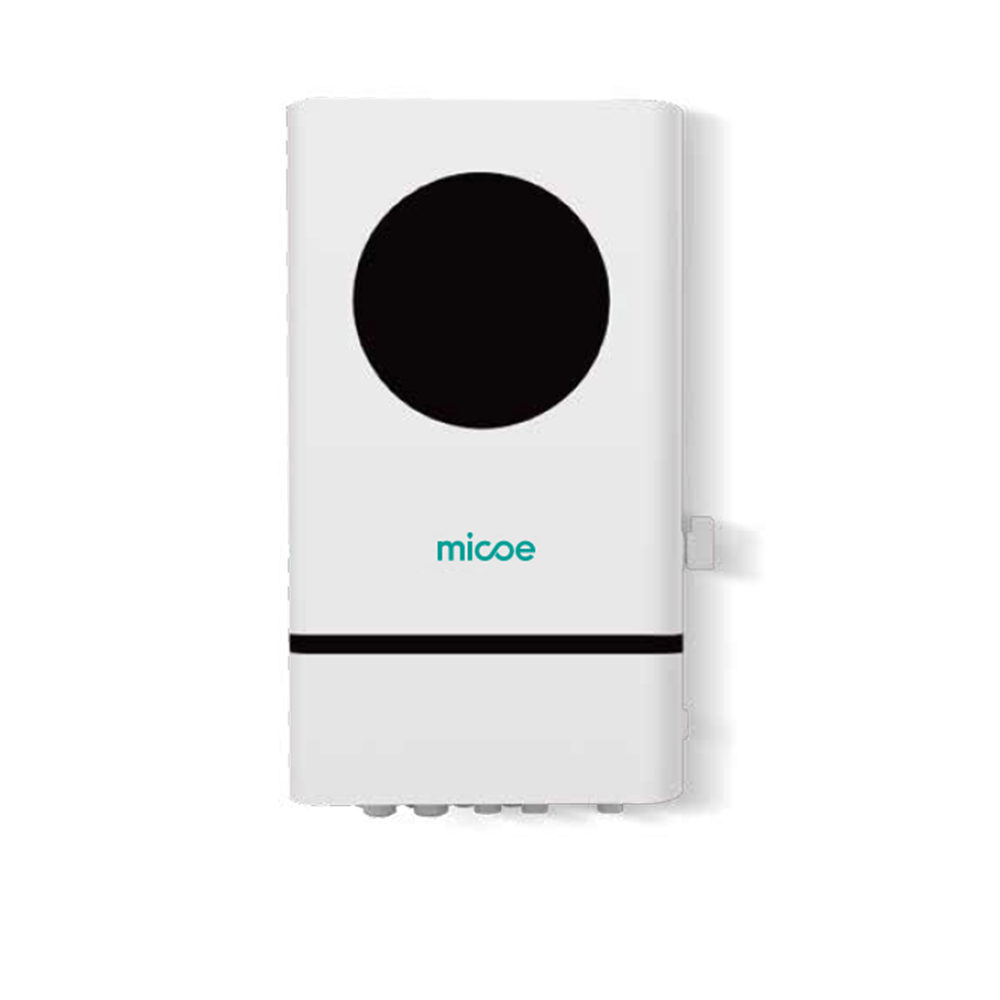

محول هجين أحادي المرحلة | |||
رقم الموديل | السعر | ||
إخراج موجة جيبية نقية | PowerLink-6KL1/R | ||
استهلاك ذاتي وتغذية الشبكة | |||
منفذ اتصال داخلي لـ BMS (RS485)، واي فاي | |||
تيار شحن وجهد قابل للتعديل من قبل المستخدم | |||
إمداد قابل للبرمجة بأولوية لـ PV، البطارية أو الشبكة | |||
وضع تشغيل متعدد قابل للبرمجة: توصيل مع الشبكة، بدون شبكة وتوصيل مع الشبكة مع نسخ احتياطي | |||
مقاومة الماء والغبار IP65 تجعل العاكس متاحًا لظروف عمل مختلفة | |||
التشغيل المتوازي حتى 9 وحدات |
النوع | PowerLink-6KL1/R | |
ماكس طاقة الدخول الكهروضوئية (كيلوواط) | 7 | |
قوة الإخراج المعتمدة (VA/W) | 6000/6000 | |
أقصى قوة شحن (kW) | 6 | |
عملية الربط بالشبكة | ||
إدخال الطاقة الشمسية (CD) | ||
أقصى جهد DC (V) | 550 | |
جهد التشغيل الأولي / جهد التغذية الأولي (V) | 120 / 150 | |
نطاق جهد MPP (V) | 120~450 | |
عدد متعقب MPP / أقصى تيار إدخال | 1 / 30A | |
إخراج الشبكة (تيار متردد) | ||
جهد الإخراج الاسمي (V) | 220/230/240 | |
نطاق الجهد الخرج (فولت) | 184-264.5 أو 195.5-253 أو 184-264.4 (قابله للتحديد) | |
التيار الاسمي للإخراج (أ) | 26 | |
عامل القدرة | >0.99 | |
كفاءة | ||
الكفاءة القصوى للتحويل (DC/AC) | 97% | |
العمل بدون شبكة كهرباء | ||
مدخلات التيار المتردد | ||
جهد بدء التشغيل AC / جهد إعادة التشغيل التلقائي (فولت) | 120-140 /180 | |
نطاق الجهد المدخل القابل للقبول (فولت) | 90-280 أو 170-280 | |
نطاق التردد (Hz) | 50 / 60 (استشعار تلقائي) | |
التيار المدخل الأقصى لـ AC (أمبير) | 40 | |
إدخال الطاقة الشمسية (CD) | ||
جهد DC الأقصى (V) | 550 | |
نطاق جهد MPP (V) | 120~450 | |
عدد متعقبات MPP / التيار المدخل الأقصى (A) | 1/30 | |
الإخراج في وضع البطارية (AC) | ||
جهد الإخراج الاسمي (V) | 220/230/240 | |
موجة الإخراج | موجة الجانب السيني النقي | |
الكفاءة (من التيار المستمر إلى التيار المتردد) | 93% | |
العمل الهجين | ||
إدخال الطاقة الشمسية (CD) | ||
أقصى جهد DC (V) | 550 | |
جهد التشغيل الأولي / جهد التغذية الأولي (V) | 120\150 | |
نطاق جهد MPP (V) | 120~450 | |
عدد متعقبات MPP / التيار المدخل الأقصى | 1/30 | |
إخراج الشبكة (تيار متردد) | ||
جهد الإخراج الاسمي (V) | 220/230/240 | |
نطاق الجهد الخرج (فولت) | 184-264.5 أو 195.5-253 أو 184-264.4 (قابله للتحديد) | |
التيار الاسمي للإخراج (أ) | 26 | |
مدخلات التيار المتردد | ||
جهد بدء التشغيل AC / جهد إعادة التشغيل التلقائي (فولت) | 120-140 /180 | |
نطاق الجهد المدخل القابل للقبول (فولت) | 90-280 أو 170-280 | |
التيار المدخل الأقصى لـ AC (أمبير) | 40 | |
الإخراج في وضع البطارية (AC) | ||
جهد الإخراج الاسمي (V) | 220/230/240 | |
الكفاءة (من التيار المستمر إلى التيار المتردد) | 93% | |
بطارية وشاحن | ||
جهد DC الاسمي (V) | 48 | |
تيار شحن الطاقة الشمسية الأقصى (A) | 120 | |
تيار شحن AC الأقصى (A) | 120 | |
الحد الأقصى. تيار الشحن (أمبير) | 120 | |
بيانات عامة | ||
الجسدي | ||
الأبعاد (ملم) | 192*360*665 | |
الوزن الصافي (كغ) | 22.5 | |
واجهة | ||
وظيفة متوازية | نعم، 9 وحدات | |
منفذ الاتصال | USB أو RS-232/ نقطة جافة/ RS485/ Wi-Fi | |
البيئة | ||
الرطوبة | 0~95% ر.ع (بدون تكثيف) | |
درجة الحماية IP | IP65 | |
نطاق درجة الحرارة التشغيلية (℃) | -25~50 | |
خاضعة للشروط الخاصة بالمنتج قد تتغير بدون إشعار مسبق |
